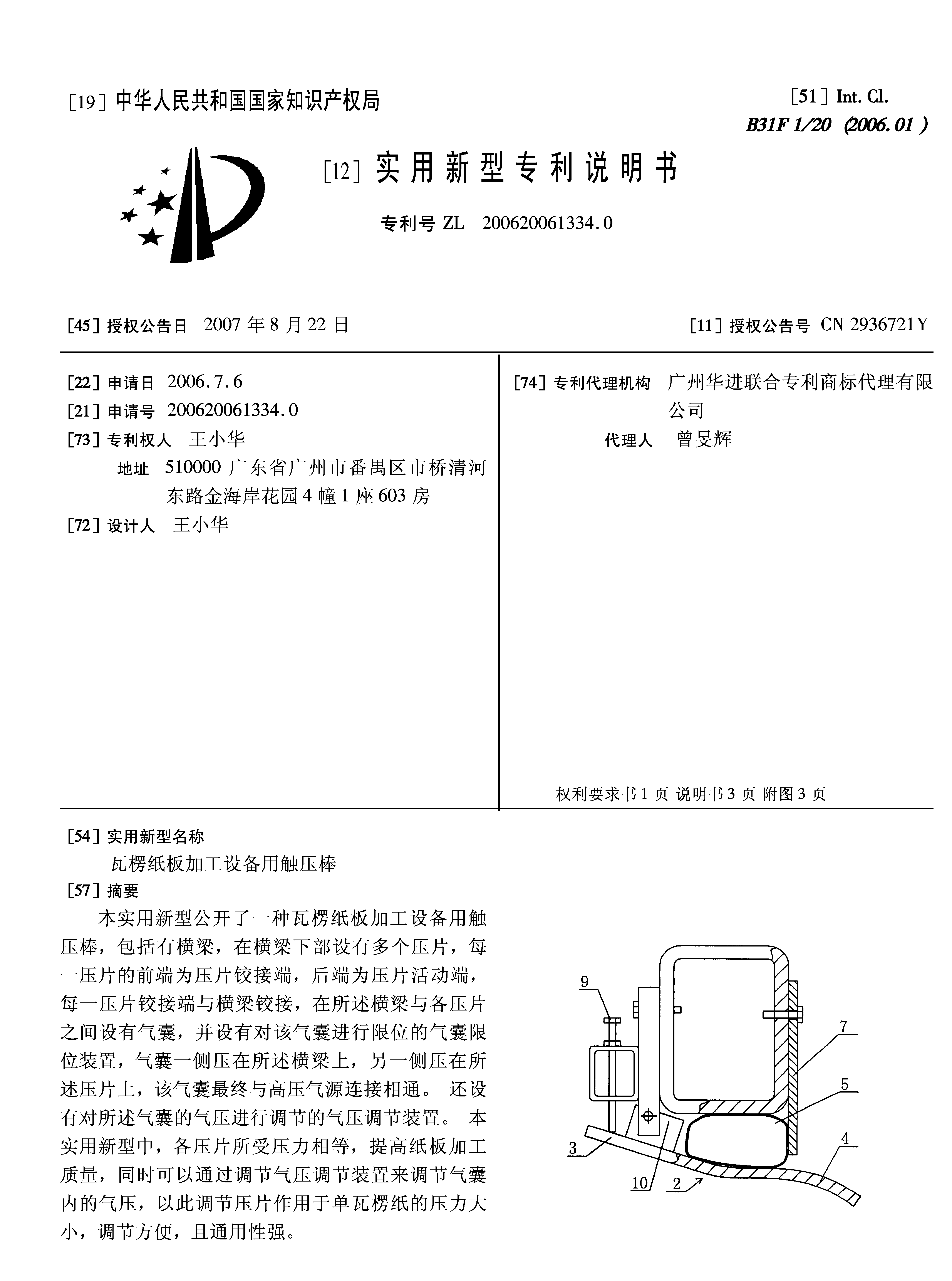

【无权】200620061334 瓦楞纸板加工设备用触压棒

申 请 人:王小华 专利类型:实用新型 申请方式:实用新型 申请日期:2017-08-24 申请途径:申请人自主申请 法律状态:无权-过保护期 价值等级:★★★☆☆ 专利详情: http:// 企业网址: http:// 更新日期:2019-05-26
专利简介
权利要求书
1、瓦楞纸板加工设备用触压棒,包括有横梁(1),在横梁(1)下部设有多个压片(2), 每一压片(2)的前端为压片铰接端(3),后端为压片活动端(4),每一压片铰接端 (3)与横梁(1)铰接,其特征在于:在所述横梁(1)与各压片(2)之间设有气囊 (5),并设有对该气囊(5)进行限位的气囊限位装置,气囊(5)一侧压在所述横梁 (1)上,另一侧压在所述压片(2)上,该气囊(5)最终与高压气源连接相通。
2、如权利要求1所述的瓦楞纸板加工设备用触压棒,其特征在于:还设有对所述气囊(5) 内的气压进行调节的气压调节装置(6)。
3、如权利要求1或2所述的瓦楞纸板加工设备用触压棒,其特征在于:所述横梁(1) 上靠近压片活动端(4)一侧设有挡板(7),所述气囊限位装置为该挡板(7)。
4、如权利要求3所述的瓦楞纸板加工设备用触压棒,其特征在于:所述气囊(5)与高压 气源之间用通气管(8)连接,所述的气压调节装置(6)为调压过滤器,设置于该通气管(8)上。

说明书
瓦楞纸板加工设备用触压棒

技术领域
本实用新型涉及纸板加工设备,尤其涉及瓦楞纸板加工设备用触压棒。

背景技术
在纸板的加工设备中,触压棒是安装于二次涂胶复合机糊辘的上端,将单瓦楞纸向糊辘 压紧,以实现瓦楞均匀施胶而不破坏瓦楞成型。普通的纸板加工设备采用滚筒形式的压辊将 单瓦楞纸压紧,由滚筒形压辊与糊辘相配合的结构。基于原有结构的缺陷,本申请人对触压 棒进行了改进,其方案是:瓦楞纸板加工设备用触压棒,包括一个横梁,在横梁下部设有多 个压片,每一压片的前端为压片铰接端,后端为压片活动端,每一压片铰接端与横梁铰接, 在每一压片活动端与横梁之间设有压簧。此结构能自动调整单瓦楞纸不规则跳动,纸板楞形 好,强度高,且单瓦楞纸受力面积大,纸板平整,但此结构还是具有一定的缺陷:
1、由于横梁与每一压片之间各设有一个压簧,在长时间使用后,压簧的压力会发生变化, 部分压簧维修更换后,其压力与其它的压簧的压力也很难达到一致,进而影响每一压片作用 于单瓦楞纸的压力,降低纸板的加工质量;
2、现有结构中,无法方便的对作用于每一压片的压力进行调整,也无法方便的设置压力 调节装置。

发明内容
本实用新型的目的,在于提供一种瓦楞纸板加工设备用触压棒,本触压棒中作用于各压 片上压力是一致的。
本实用新型是通过这样的技术方案来实现的:
瓦楞纸板加工设备用触压棒,包括有横梁,在横梁下部设有多个压片,每一压片的前端 为压片铰接端,后端为压片活动端,每一压片铰接端与横梁铰接,在所述横梁与各压片之间 设有气囊,并设有对该气囊进行限位的气囊限位装置,气囊一侧压在所述横梁上,另一侧压 在所述压片上,该气囊最终与高压气源连接相通。
上述压片的前端为单瓦楞纸进入的一端,压片的后端为单瓦楞纸退出的一端,上述气囊 可以只为一个气囊,也可以是相通的多个气囊。本实用新型的工作原理是:打开高压气源, 高压气源中的高压气进入到气囊中,由于气囊一侧压在所述横上,另一侧压在所述压片上, 则每一压片所受有压力取决于气囊所受的气压,因为气囊与高压气源连接相通,所以气囊作 用于每一压片的压力相等。在加工纸板时,每一压片作用于纸板的压力也相等,使纸板上浆 均匀,加工质量高。气囊限位装置的作用是对气囊进行限位以防气囊滑脱。上述结构的另一 个优点是:更方便的设置调节装置对作用于压片上的压力进行调节。高压气源可以是高压气 罐,在大多数生产车间备有高压气管道时也可以直接与高压气管道连接。
本实用新型的进一步改进是:
还设有对所述气囊内的气压进行调节的气压调节装置。气压调节装置是目的是对气囊内 的气压进行调节,来控制气囊作用于压片上的压力的大小,以此调节各压片作用于单瓦楞纸 的压力。此气压调节装置可以是气压调节器或其它调压阀等,只要其最终目的是对气囊内的 气压进行调节即可;此气压调节装置可以设于高压气连接通道上、也可以设于高压气源上, 甚至还可以直接对高压气源本身进行控制操作来输出不同气压;通过气压调节装置来调节压 片作用于纸板的压力,调节方便,且使本实用新型通用性更强。
所述横梁上靠近压片活动端一侧设有挡板,所述气囊限位装置为该挡板。挡板可以通过 螺栓连接在主梁上,加工方便,也能保证可靠的对所述气囊进行限位。当然挡板也可以与横 梁一次铸造成型。
所述气囊与高压气源之间用通气管连接,所述的气压调节装置为调压过滤器,设置于该 通气管上。上述结构中,气囊与高压气源之间用通气管连接相通,使本实用新型的结构简单、 维护方便,采用调压过滤器作为气压调节装置,通用性强,可方便采购,同时调压过滤器具 有压力显示功能及空气过滤功能,能保证高压气干净清洁且能直观的对腔孔的气压进行控制 及观察。
此处需说明的是:横梁与压片铰接端的铰接结构、在压片铰接端设置的对压片活动端最 高位置进行限位的限位台的结构、在压片铰接端设置的对压片活动端最低位置进行限位的限 位螺栓结构均为已有技术,此处不再赘述。
综上,本实用新型的优点是:
1、能保证每一压片所受的压力均匀,避免原结构中,压簧长时间使用或更换后作用于压 片的压力不等的缺陷,提高加工纸板的质量;
2、通过气压调节装置调节气囊内的气压,来调节作用于压片上的压力大小,由此调节压 片作用于单瓦楞纸上的压力,调节非常方便;
3、调节压片所受压力时操作方便、直观。

附图说明

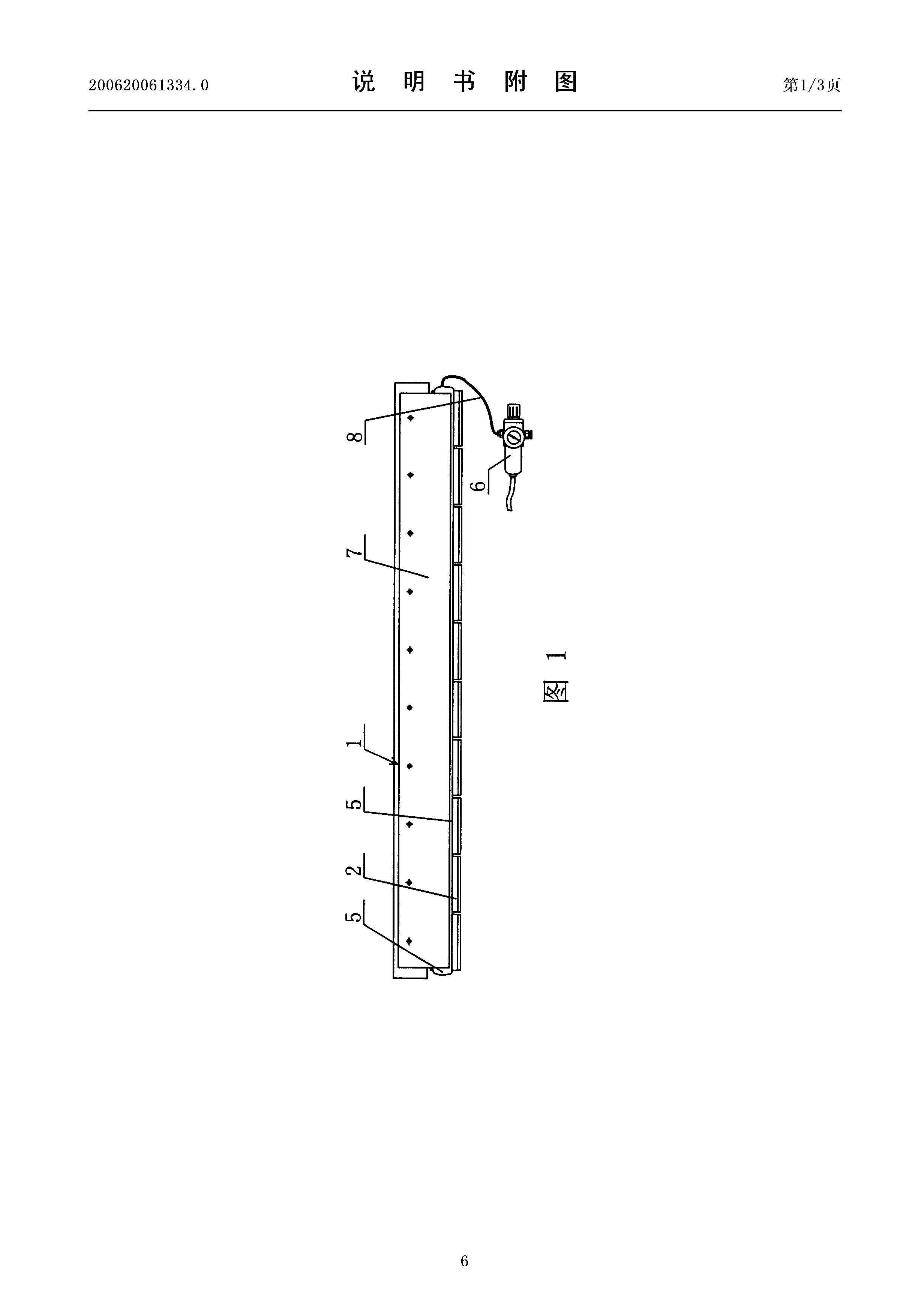

图1是本实用新型的结构图;

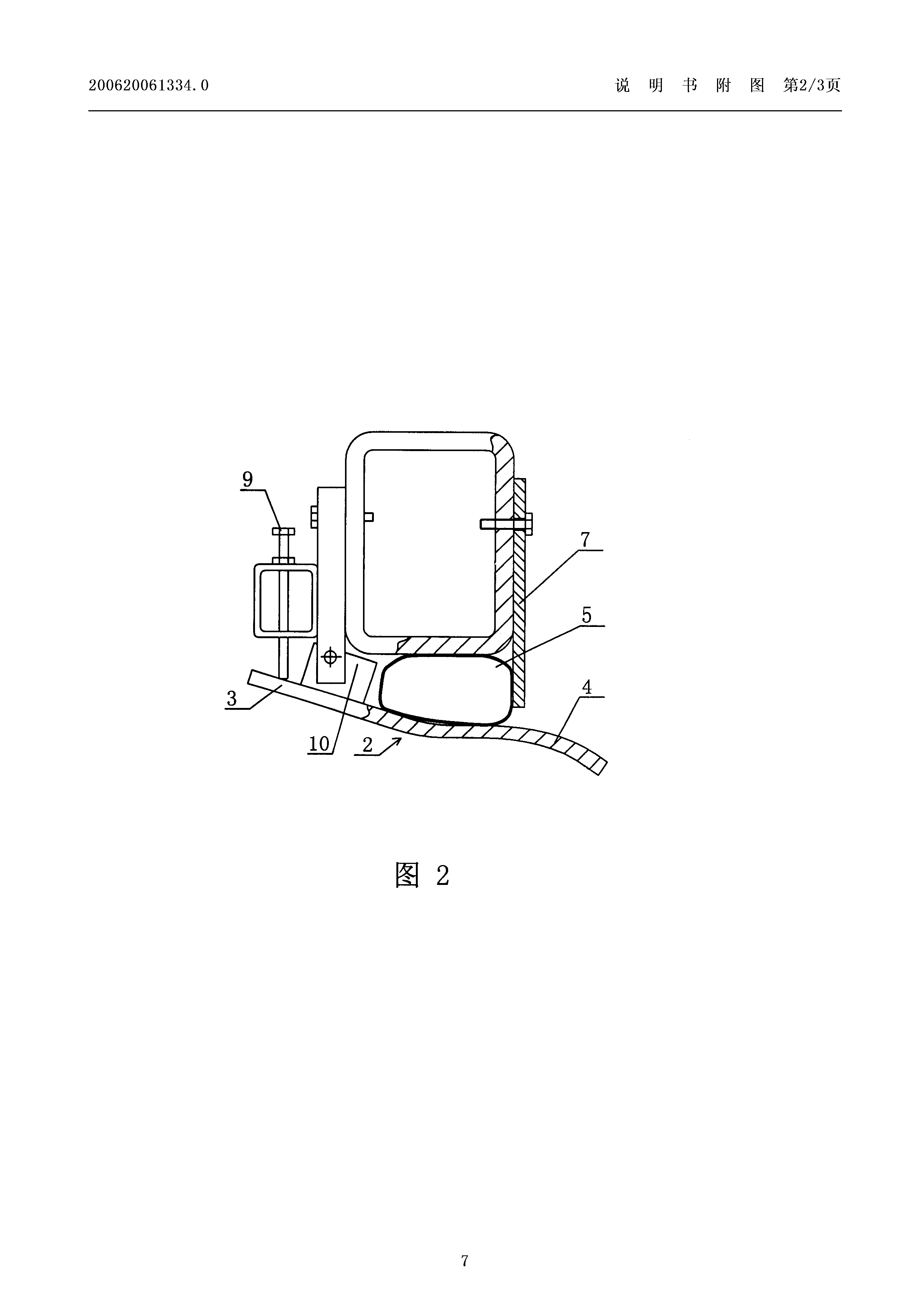

图2是图1的侧向局部剖视图;

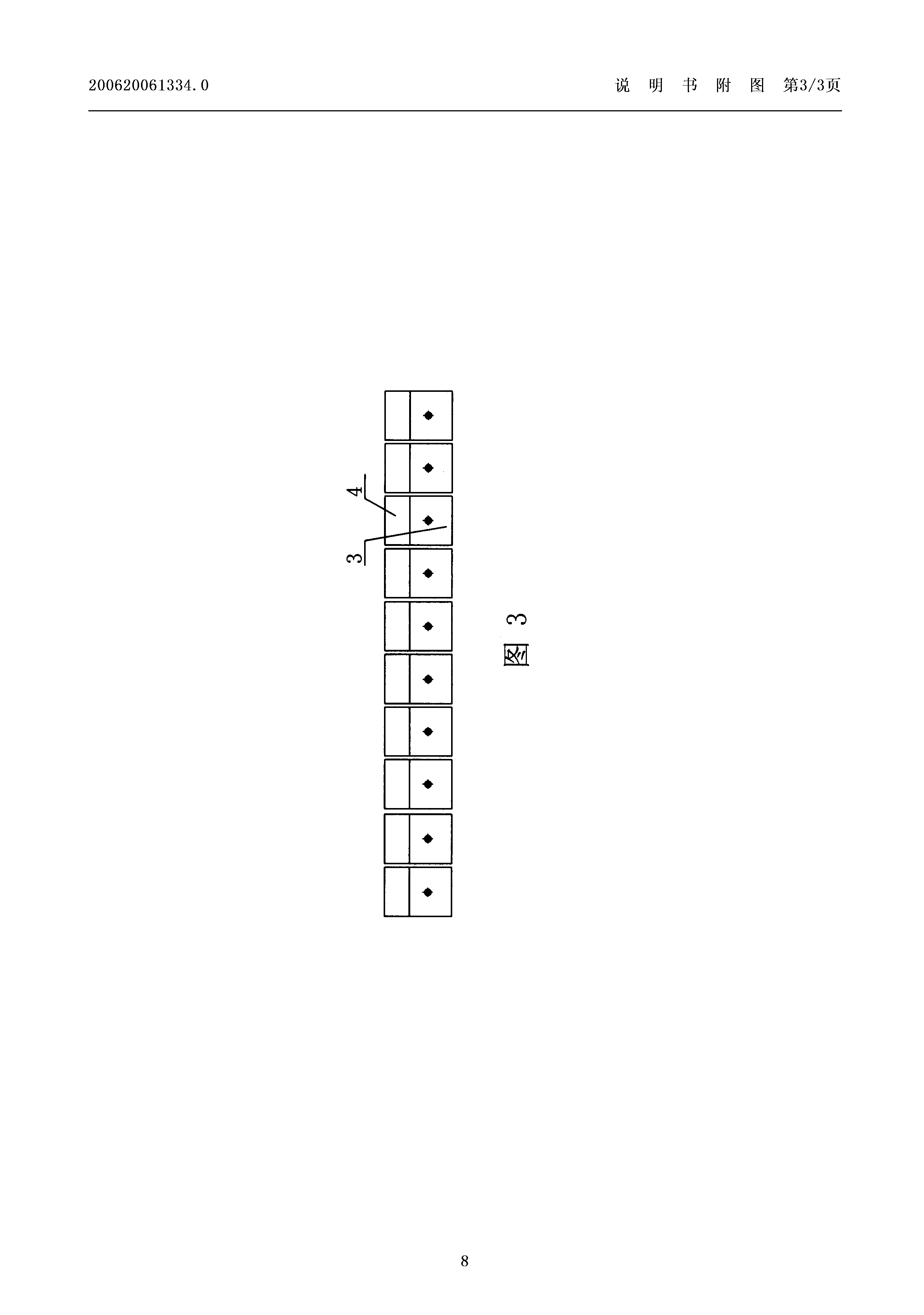

图3是仰视图1所示结构时,多个压片2的排列结构图;
附图标记说明:
1、横梁,2、压片,3、压片铰接端,4、压片活动端,5、气囊,6、气压调节装置,7、 挡板,8、通气管,9、限位螺栓,10、限位台。

具体实施方式
请参见图1-图3,一种瓦楞纸板加工设备用触压棒,包括由主梁7及挡板8组成的横梁 1,在横梁1下部设有多个压片2,每一压片2的前端为压片铰接端3,后端为压片活动端4, 每一压片铰接端3与横梁1铰接,在横梁1与各压片2之间设有气囊5,挡板7设置于横梁 1上靠近压片活动端4一侧,挡板7将气囊5限位,气囊5一侧压在横梁1上,另一侧压在 压片2上;气囊5通过通气管8最终与高压气源连接相通,在通气管8上还设有对气囊5内 的气压进行调节的气压调节装置6(本实施例的气压调节装置6采用调压过滤器)。在压片铰 接端3与横梁1铰接处设有限位台10,在压片铰接端3远离压片活动端4一侧设有限位螺栓 9,当压片2绕压片铰接端3转动而使压片活动端4向横梁1方向过于靠近时,限位台10便 会抵压在横梁1上对压片2限位,当压片2绕压片铰接端3转动而使压片活动端4过于远离 横梁1时,限位螺栓9抵压在压片2上而将其限位。
本实用新型的工作原理是:气囊5通过通气管8与高压气源连接相通,使气囊5内充满 高压气,气囊5一侧压在横梁1上,另一侧压在压片2上而对压片2施以压力,因为气囊5 内各处的气压相等,所以每一压片2所受气囊5的压力相等,从而使单瓦楞纸受每一压片2 的压力均匀,纸板施胶均匀、加工质量好;气压调节表可以方便的对气囊5内的气压进行调 节,来调节压片2所受气囊5的压力,进而调节各压片2作用于单瓦楞纸压力的大小,调节 方便,也使本实施例的通用性更强。
