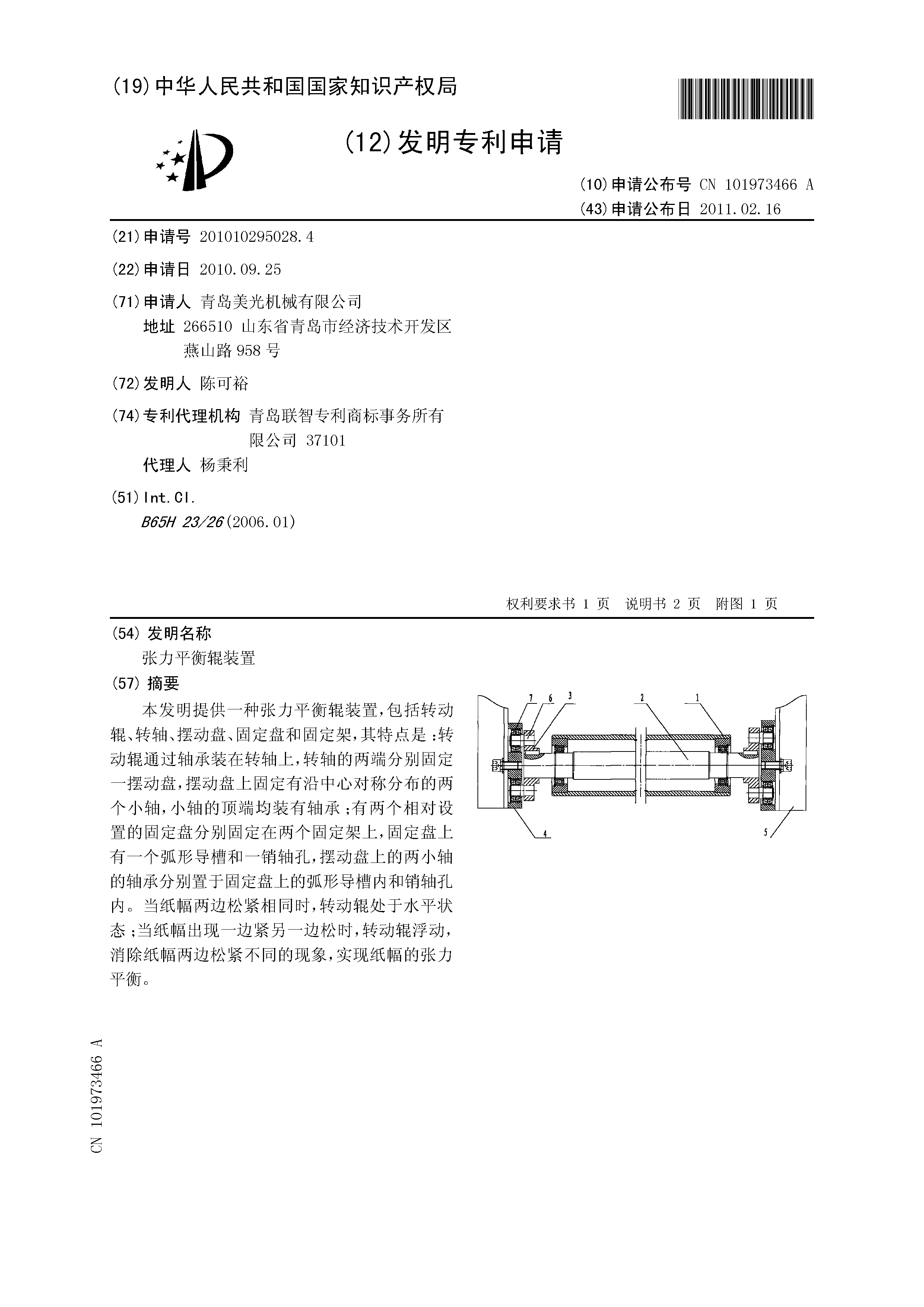

权利要求书
1.一种张力平衡辊装置，包括转动辊、转轴、摆动盘、固定盘和固定架，其特征在于转动辊通过轴承装在转轴上，转轴的两端分别固定一摆动盘，摆动盘上固定有沿中心对称分布的两个小轴，小轴的顶端均装有轴承；有两个相对设置的固定盘分别固定在两个固定架上，固定盘上有一个弧形导槽和一销轴孔，摆动盘上的两小轴的轴承分别置于固定盘上的弧形导槽内和销轴孔内。
2.按照权利要求1所述的张力平衡辊装置，其特征在于：所述的转轴和摆动盘之间用平键连接。
3.按照权利要求1或2所述张力平衡辊装置，其特征在于：所述的固定盘上沿圆周均布有6～8个小孔，小孔内穿入调节螺栓连接固定盘和固定架。
说明书
张力平衡辊装置
技术领域
本发明涉及一种与瓦楞纸板生产线和卷筒纸印刷机配套的张力平衡装置，属于包装机械技术领域，具体说是一种纠正卷材收卷或放卷过程中张力平衡的张力平衡辊装置。
背景技术
目前在瓦楞纸板生产线上，纸卷在展开过程中经常出现纸幅一边松一边紧的现象。当纸幅两边松紧程度不一致时，会使纸幅在整个宽度范围内预热和涂胶不均匀，严重影响成品质量，在进入下一级导纸辊时容易产生皱褶现象。在卷筒纸印刷中，当展开的纸幅出现一边松一边紧时，会影响印刷质量，收卷时也会产生皱褶，导致废品的出现。
发明内容
本发明是针对现有技术存在卷筒纸放卷或收卷时出现的一边松、另一边紧的现象，设计一种张力平衡辊装置，能使展开的纸幅两边松紧度相同。
本发明的目的是通过以下技术方案实现的：一种张力平衡辊装置，包括转动辊、转轴、摆动盘、固定盘和固定架，其特征在于转动辊通过轴承装在转轴上，转轴的两端分别固定一摆动盘，摆动盘上固定有沿中心对称分布的两个小轴，小轴的顶端均装有轴承；有两个相对设置的固定盘分别固定在两个固定架上，固定盘上有一个弧形导槽和一销轴孔，摆动盘上的两小轴的轴承分别置于固定盘上的弧形导槽内和销轴孔内。
对上述技术方案的改进：所述的转轴和摆动盘之间用平键连接。
对上述技术方案的进一步改进：所述的固定盘上沿圆周均布有6～8个小孔，小孔内穿入调节螺栓，连接固定盘和固定架。
附图说明

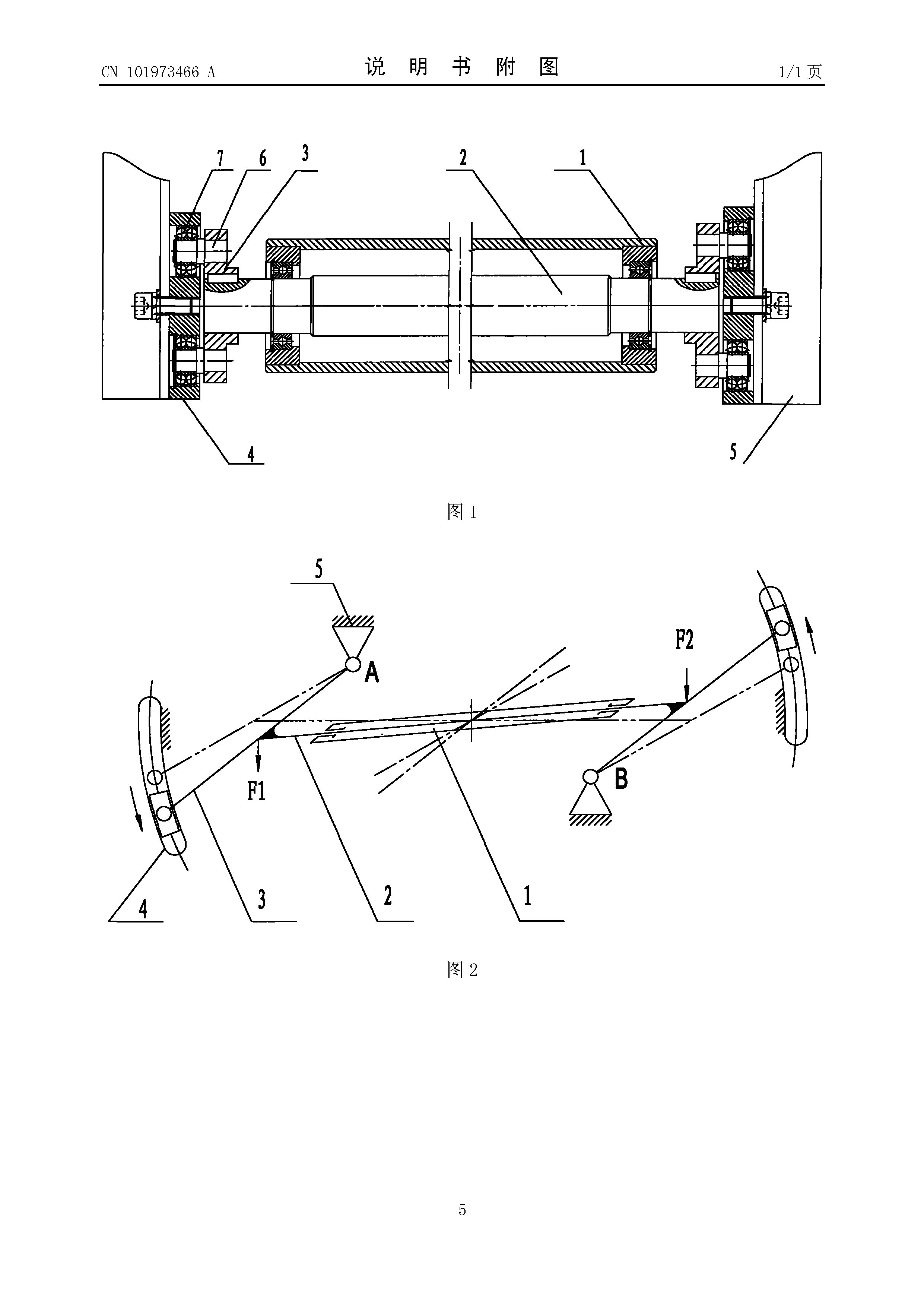

图1为本发明张力平衡辊装置的结构图；
图2为本发明张力平衡辊装置的工作原理图。
具体实施方式
下面结合附图对本发明作进一步详细说明：
参见图1，为本发明张力平衡辊装置的一个实施例，主要由转动辊1、转轴2、摆动盘3、固定盘4和固定架5组成，转动辊通过轴承装在转轴2上，转轴2的两端分别固定着摆动盘，转轴2和摆动盘3之间用平键连接，摆动盘3上固定有沿中心对称分布的两个小轴6，小轴6的顶端装有轴承7；两个固定盘4相对设置并分别装在两个固定架5上，固定盘4上有一个弧形导槽和一销轴孔，摆动盘3上小轴6的轴承7置于固定盘4上的弧形导槽内，固定盘4上沿圆周均布有6～8个小孔，小孔内穿入调节螺栓连接固定盘4和固定架5。用于调节平衡辊的受力方向。
参见图2，转动辊1处于自由浮动状态，浮动量大小由纸幅两侧松紧度确定；在实际使用中，当纸幅两边松紧相同时，加在转动辊1左右两端的压力相同，即力F1＝F2，此时转动辊1处于水平状态。
当纸幅出现左边紧、右边松时，加在转动辊1左端的压力大于加在右端的压力，即力F1＞F2，此时，左端的摆动盘3沿着支点A向下摆动，右端的摆动盘3沿着支点B向上摆动，达到一个新的平衡点。转动辊1呈左低右高，消除纸幅两边松紧不同的现象，从而达到了实现纸幅的张力平衡。
当纸幅出现右边紧、左边松时，加在转动辊1右端的压力大于加在左端的压力，即力F2＞F1，此时左端的摆动盘3沿着支点A向上摆动，右端的摆动盘3沿着支点B向下摆动，达到一个新的平衡点。转动辊1呈右低左高，消除纸幅两边松紧不同的现象，从而达到了实现纸幅的张力平衡。
当然，上述说明并非是对本发明的限制，本发明也并不限于上述举例，本技术领域的普通技术人员，在本发明的实质范围内，作出的变化、改型、添加或替换，都应属于本发明的保护范围。
|
  |
